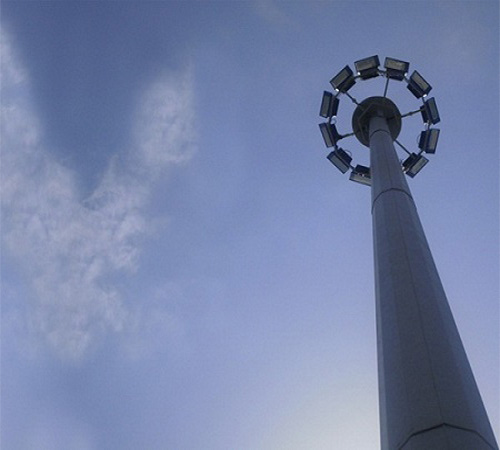

برج نوری 30 متری
ب
رج نوری 30 متری از انواع دکل های روشنایی است که جهت نورپردازی محوطه های وسیع که فاقد نور کافی هستند، استفاده می شود. این برج به صورت چند وجهی ساخته شده و تعداد وجوه آن می تواند 12 و 16 وجهی باشد.
نوع و تعداد پروژکتورها در برج نوری 30 متری قابل تغییر و تنظیم است و در برابر عوامل محیطی و شرایط جوی، از مقاومت و پایداری مطلوبی برخوردار می باشد.
معرفی برج نوری 30 متری
برج نوری 30 متری سازه مرتفع مجهز به پروژکتورهای قدرتمند است که هدف از تولید آن، تامین روشنایی فضاها و محوطه های وسیع است. این سازه از سه تکه 6 متری و یک تکه 2 متری به صورت چند وجهی تولید شده و قطعات آن در هم اورلپ می شوند.
بِیس پلِیت و بدنه پایه از جنس ورق ST 37 تولید شده اند.
میزان ضخامت ورق استفاده شده در برج روشنایی 18 متری، به مشخصات فنی ارسالی از سمت مشتری مشتری یا نقشه طراح پروژه بستگی دارد .
این سازه روشنایی قابلیت حمل 16 تا 18 عدد پروژکتور 400 وات بخار سدیم را دارا است.
قیمت برج نوری 30 متری
برج نوری 30 متری با توجه به پارامترهای زیر مشخص می شود:
ضخامت ورق مصرفی
تعداد قطعات و جنس آن ها
نوع و تعداد پروژکتورها
تعداد لچکی ها
مدل برج (ثابت، متحرک)
اندازه دهانه بالا و پایین
نوع پوشش (گالوانیزه یا رنگ)
هزینه فونداسیون (آماده یا ریختگی)
مشخصات فنی برج نوری 30 متری
ورق استفاده شده: فولاد ST37
ضخامت ورق: 10 میلی متر
قط ورق: 63 سانتی متر
نوع پروژکتور: پروژکتور 400 وات بخار سدیم
تعداد پروژکتور: 16 تا 18 پروژکتور
قطعات: شامل سه تکه 6 متری و یک تکه 2 متری
سیم بکسل استفاده شده: از نوع فولادیِ گالوانیزه
سیستم بالابر: گیربکس و الکتروموتور
کلاهک باران گیر: جهت جلوگیری از ورود باران
قطعات برج نوری 30 متری
قطعات تشکیل دهنده
برج نوری 18 متری به شرح زیر است:
سبد ( هد یا تاج )
اصلی ترین قسمت برج های روشنایی را سبد نگهداری پروژکتورها تشکیل می دهد که به آن هد یا تاج می گویند. پروژکتور و تجهیزات نوری روی این قسمت سوار می شوند. سبد برج از لحاظ ایمنی قوی است و به وسیله قطعاتی همچون قفل های اینترلاک و پاراشوت از تجهیزات محافظت می کند.
پروژکتور (نورافکن)
یکی دیگر از قسمت های مهم در دکل روشنایی 30 متری، پروژکتور یا نورافکن نام دارد. این قطعه تاثیر زیادی در قدرت و وسعت نورپردازی می گذارد.
پروژکتور ال ای دی، پروژکتور COB و بخار سدیم از نورافکن هایی هستند که می توانند نورهایی با وسعت زیاد در محیط منتشر کنند.
با توجه به اینکه دکل روشنایی در معرض شرایط جوی و عوامل محیطی مختلف قرار دارد، بهتر است از پروژکتورهایی با درجه حفاظت بالا برای ساخت آن استفاده شود.
الکتروموتور (موتور برقی)
الکتروموتور قطعه ای است که جهت جا به جایی سبد برج استفاده می شود. این قطعه انرژی الکترونیکی را به مکانیکی تبدیل می‌کند.
با استفاده از الکتروموتور می توان بدون دخالت نیروی دست، گیربکس و تابلو برق موجود در برج نوری را جا به جا کرد.
تابلو برق
تابلو برق محفظه ای برای نگهداری تجهیزات برقی است و برای بالا بردن سطح ایمنی برج روشنایی کاربرد دارد. با بکارگیری به کمک تابلو برق می توان کلیه قطعات برق دار را یک جا جمع آوری کرد تا اپراتور بتواند به راحتی به آن ها دسترسی داشته باشد.
